スチール棚の新しいスタンダードシリーズ「マルチモジュールシェルフ」新発売

既存の「6N型中量棚」と互換性をもつ「6J型中軽量棚」を品揃えし、マルチモジュール化

製品・サービス 物流システム
2009年2月03日 ※記載内容は発行時のものです

株式会社 岡村製作所は、既存の「6N型中量棚」と互換性をもつ「6J型中軽量棚」を追加品揃えし、両製品を包括したスチール棚の新しいスタンダードシリーズ「マルチモジュールシェルフ」を2月3日より発売いたします。
「マルチモジュールシェルフ」は、棚1連あたりの最大積載質量が1500kgの「6J型」および2000kgの「6N型」の2タイプの棚枠と、1段あたり100、200、300、500kgの4タイプの棚板を自由に組み合わせることができ、荷重条件に合わせたきめ細やかな対応が可能です。さらに、共通化された豊富なオプションパーツにより、収納物や使い勝手に合わせてカスタマイズすることができます。

-「マルチモジュールシェルフ」の特長-

マルチモジュール化


棚枠は、棚1連あたりの最大積載質量が1500kgの「6J型」と2000kgの「6N型」の2タイプ。1段あたり100、200、300、500kgの4タイプの棚板と自由に組み合わせることが可能で、荷重条件に合わせてきめ細やかに対応します。

ボルトレス構造


ボルトレス構造により、組立・移設が簡単にできます。
左右の支柱は連結材でつなぎ、抜け止め用のナイロンファスナーを使用して固定します。

スペース・コストセービング

棚を並べて設置する場合、連結部の支柱を共有化できるので、スペース・コストセービングに貢献します。

荷重条件に合わせた棚板バリエーション


1段あたりの最大積載質量が、100・200・300・500kgの4タイプを品揃えしています。
100・200・500kg/段タイプは、強度のある棚板形状で耐久性・安全性に優れています。一方、300kg/段タイプは分割棚板方式を採用しており、棚板ピッチの変更も容易に行えます。また、オカムラ独自の棚板浮上り防止機構(特許出願中)を採用しています。

豊富なオプション類

使い勝手に合わせた豊富なオプションパーツを品揃えしています。

<ロケーション管理>

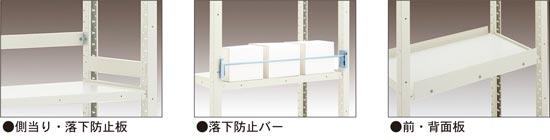

<収納物保護>


<庫内作業サポート>


<耐震対策>


使い勝手に合わせた棚バリエーション


保管物や作業内容に合わせた棚バリエーションを用意しています。

環境配慮

材料は主にスチールで複合素材パーツがなく分別、再資源化が容易です。樹脂パーツには積極的に再生樹脂素材を活用しています。塗装はホルムアルデヒド放散等級 F☆☆☆☆の塗料を使用し、トルエン、キシレンなどの有機溶剤を含まない粉体塗装です。
社団法人日本オフィス家具協会(JOIFA)認定の「グリーン購入法」基準適合製品です。

その他


ベースプレートは再生樹脂製で、床面のキズ等を防ぎます。
また、支柱上端には安全対策としてオプションの支柱キャップを用意しています。
各パーツが取り付け易いオカムラ独自のスリット形状。6J型は、スリットの高さの位置確認がしやすいよう、100mmピッチでマークを刻印しています。

「マルチモジュールシェルフ」標準仕様


<最大積載質量>
・棚1連あたり
 6J型中軽量棚: 14700N(1500kg)/連
 6N型中量棚 : 19600N(2000kg)/連

・棚板1段あたり
 6J型・6N型共通: 980N(100kg)・1960N(200kg)・2940N(300kg)・4900N(500kg)/段

<サイズバリエーション>
・間口:4タイプ (※記載は支柱芯々寸法。棚板幅寸法は共通。)
 6J型: 890・1190・1490・1790W
 6N型: 900・1200・1500・1800W

・奥行:5タイプ
 6J型: 320・470・620D
 6N型: 470・620・770・920D

・高さ:5タイプ
 6J型・6N型共通: 1200・1500・1800・2100・2400H


□初年度販売目標:10億円

□価格
6J型中軽量棚 100kg/段タイプ
オープンタイプ(1800W×470D×2100H 天地5段)
¥64,263(税込価格)
6N型中量棚  300kg/段タイプ
オープンタイプ(1800W×470D×2100H 天地5段)
¥74,762(税込価格)

「マルチモジュールシェルフ」


(写真は6J型中軽量棚です)
