[別置型]Fontana-Deux / Fontana-Deux Z
別置D-01 冷却を停止、開始したい。
冷却停止、開始手順です。
冷却を停止する
①「冷非切替」を3秒間長押しします。
②【----】が点滅で表示されたら、「確定」を押します。
③【----】が点灯状態に切り替わったら、冷却停止の設定が完了です。
冷却を開始する
①「冷非切替」を３秒間長押ししてください。
②【設定値(温度)】が表示されたら「確定」を押してください。
③庫内温度が表示されたら設定完了です。
別置D-02 ショーケースの霜を取りたい。
本作業は冷却停止します。
コイル部のヒーターを作動し、霜取りをするための操作です。
通常のデフロスト機能は一定時間霜取りを行った後すぐに冷却を開始します。
HELPデフロスト機能は一定時間霜取りを行い、設定した時間経過後に冷却を開始します。
HELPデフロスト機能を作動させる（商品撤去必要）
⇕ 交互に表示
①「選択」を3回押してください。

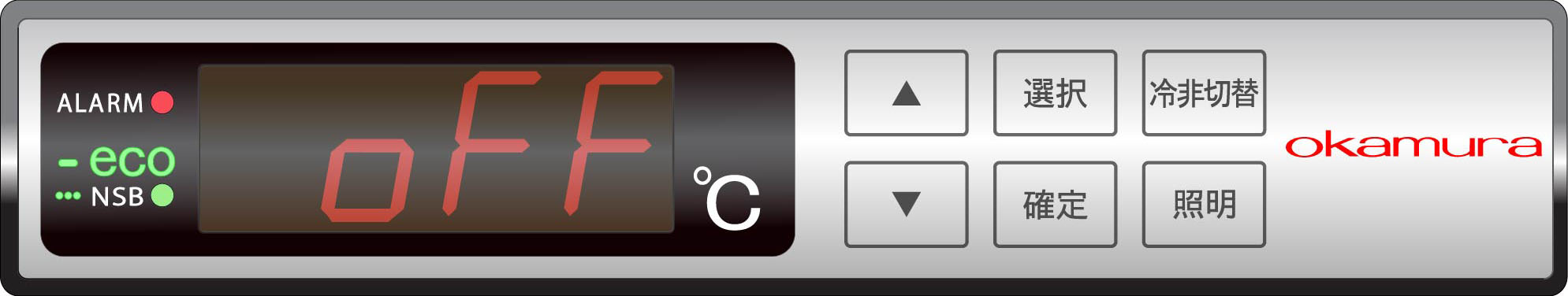

【HELP】⇔【oFF】が交互に表示されます。
②【HELP】表示で「▲」「▼」を押すと【oFF】/【1】～【48】の設定値の変更が行えます。
パターン１ 【HELP】または【on】の表示が出た場合
→霜取時間５時間です。
パターン2 【HELP】または【 1】～ 【 24】の変更が可能な場合
→霜取時間 1～24時間で設定可能です。
パターン3 【1】～【48】の変更が可能な場合
→霜取時間1～48時間で設定可能です。
③霜取したい時間を選択したら「確定」を押してください。
別置D-03 ショーケースコントローラー（表示器）を設定変更できないようにしたい。(いたずら防止)
ショーケースコントローラー（表示器）の操作をロックできます。
お店の方が操作したいときは一時的に解除できます。
温度表示器をロックする
①「選択」+「確定」を同時に３秒間長押ししてください。

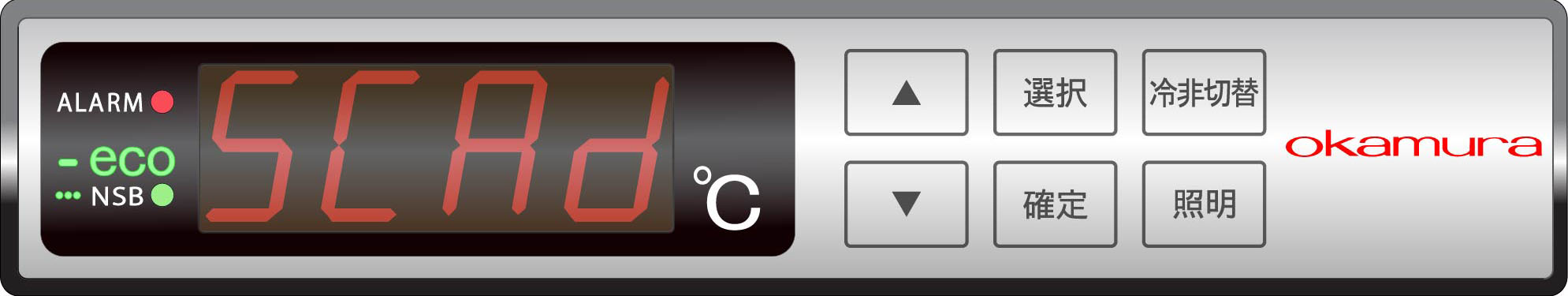

【SCAd】が表示されます。

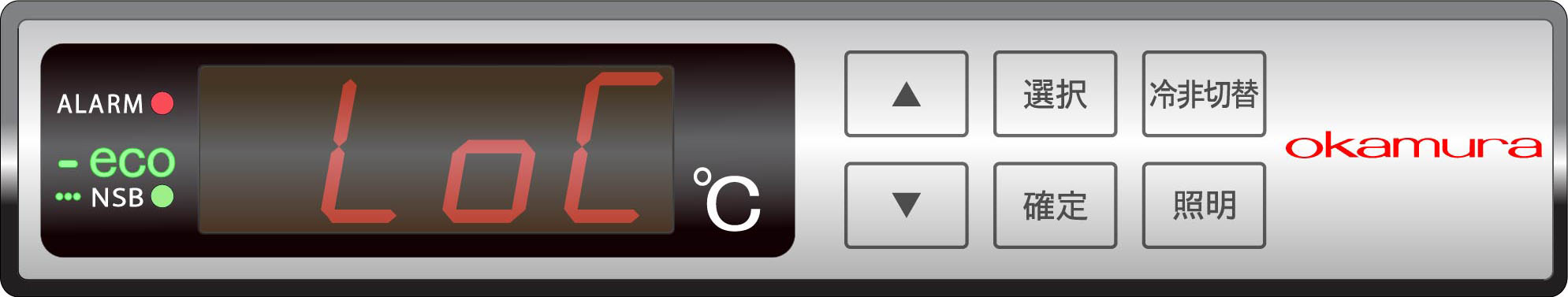

②表示が【LoC】になるまで「選択」を押してください。
③「▲」「▼」を押して、ロックの種類を選択してください。

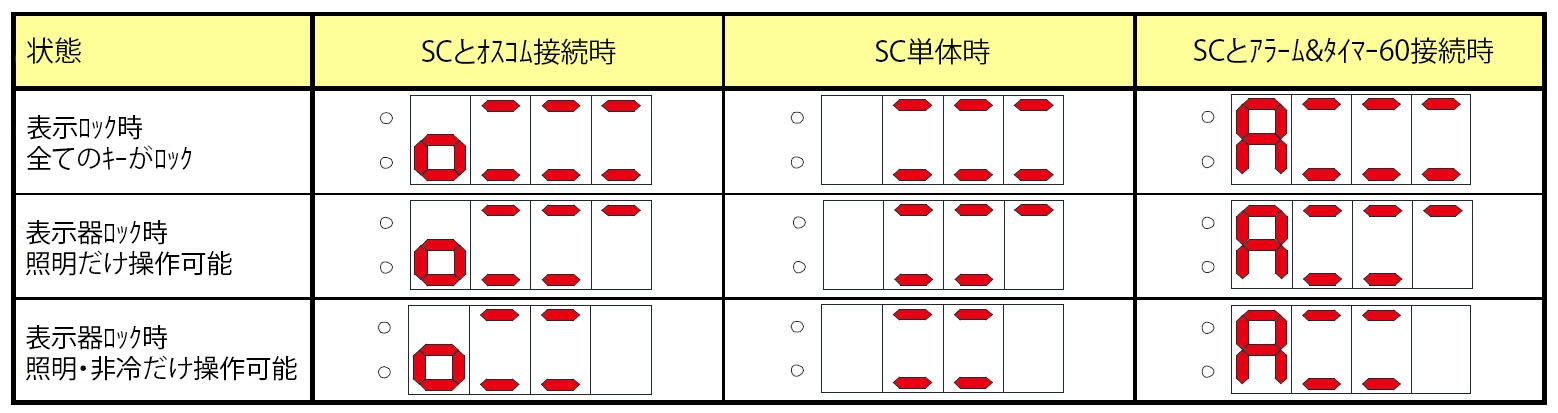

【ロック種類】
④選択出来たら「確定」を押してください。
温度表示器のロックを解除する
①「▲」を5秒間長押ししてください。
⇕ 交互に表示
②【LoC】⇔【oFF】が交互に表示されます。
③「▼」を５秒間長押ししてください。
※ロックを解除すると温度変更などの操作が可能となります。
※表示器を操作しないまま１分経過するとロック状態に戻ります。
別置D-04 NSBランプが点灯している。（庫内照明消灯時）
異常ではありません。
庫内照明を点灯すると消えます。
閉店時にショーケース上部のキャノピー照明のみを消灯した場合に点灯します。冷風が弱まり少し温度も高くなりますがナイトカバーをしていれば問題なく管理温度を保てますので異常ではありません。
※NSBとはナイトセットバックの略称です。
多段ケースでNSBランプが点灯している
eco/NSB(ﾅｲﾄｾｯﾄﾊﾞｯｸ)実行中に点灯します。
ケースキャノピー照明を消灯させると点灯するランプです。（基本的には閉店後に点灯します。）
エコモードになる為、冷風が弱まり少し温度も高くなりますが、ナイトカバーをしていれば問題なく管理温度を保てるので特に異常ではありません。
日中に点灯している場合は照明スケジュールのずれ及び異常の可能性がある為、一度照明を点灯させてください。
NSBが消灯したら問題ありません。
別置D-05 【HELP】表示（HELPデフロスト）を中断したい。
HELPデフロスト中はHELPが表示されます。
HELPデフロストを中断するとHELPの表示が消えます。
※電磁弁が閉じている状態です。ファンは回っているため風は出ます。（電磁弁が閉じていると冷媒ガスが流れないため冷却ができません）
温度表示器にHELP表示が出ている
⇕ 交互に表示
①「選択」を３回押してください。
【HELP】⇔【設定値(時間)】が交互に表示されます。
②「▲」「▼」を押して、【oFF】に変更してください。
③「確定」を押してください。
別置D-06 警報盤（オスコム）で下限警報とでている。
ショーケースを確認するとアラームランプがついている。
店内温度が温度設定値より低下し警報が出ています。
下限警報設定値を変更してください。
冬場の低気温時に発生する場合があります。
下限警報設定値を変更する
⇕ 交互に表示
①「選択」を押してください。

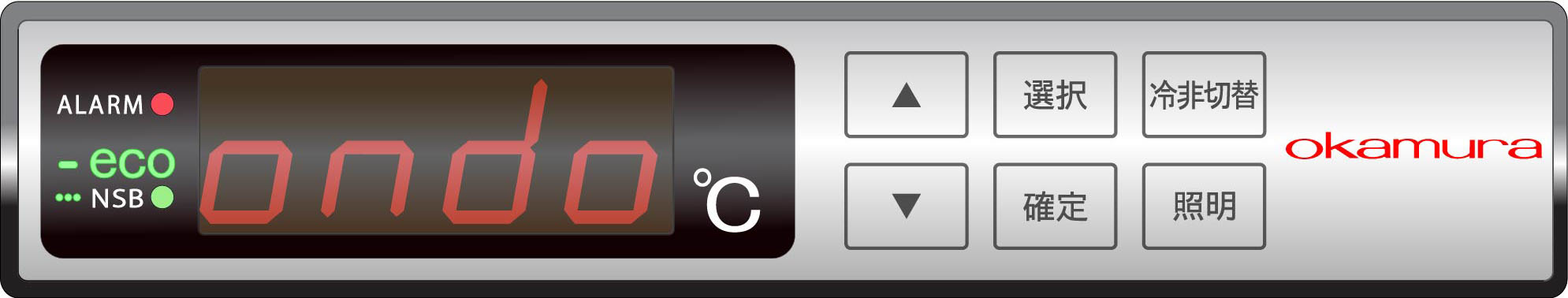

【ondo】⇔【設定値(温度)】が交互に表示されます。
確認できたら「確定」を押してください。
②「確定」＋「選択」を３秒間長押ししてください。

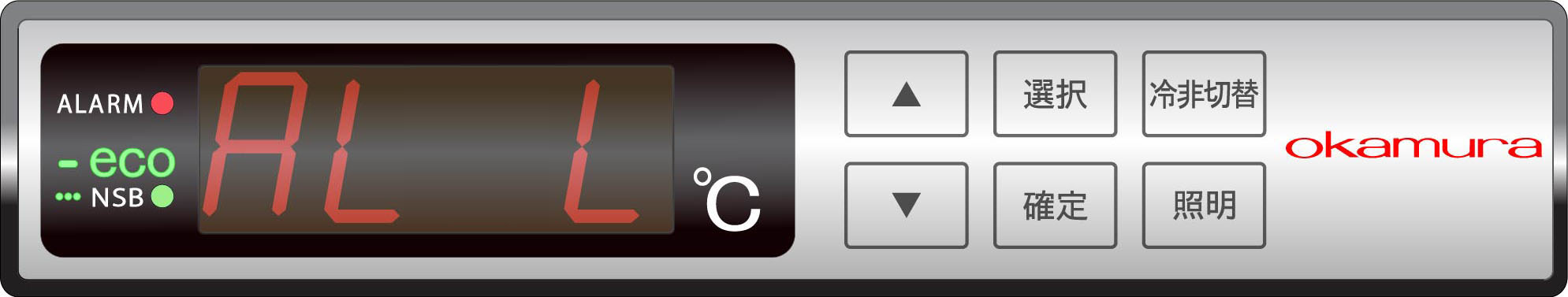

【SCAd】表示が出たら、【AL L】表示が出るまで「選択」を押してください。
③【設定値(温度)】を「▲」「▼」を押して【----】に変更し最後に「確定」を押してください。
下限警報設定値は温度設定値から●℃下がったら警報が出るという設定になります。
例えば庫内温度設定が5℃、AL Lを3に設定した場合は5―3で2℃まで下がると下限警報が出る設定になります。
※最後に確定ボタンを押しても反応しない場合がありますが、そのまま1分程度待てば設定は変更され警報が消えます。
