シンプルかつ機能的な基本構造により
高い強度と施工性を両立した 屋内用防護柵

シンプルかつ機能的な基本構造により

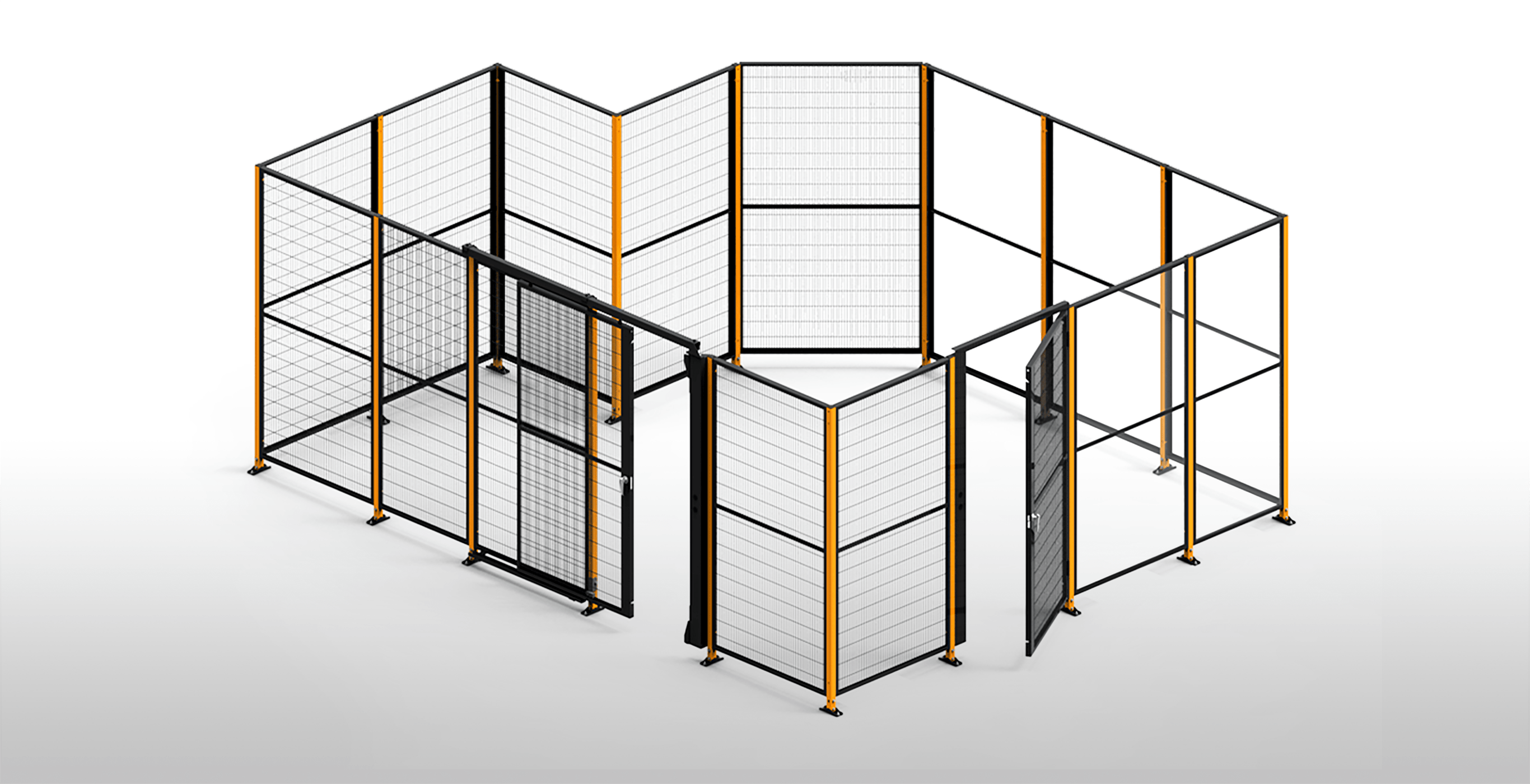

高い強度と施工性を両立した 屋内用防護柵

さまざまな現場で多目的に活用できます

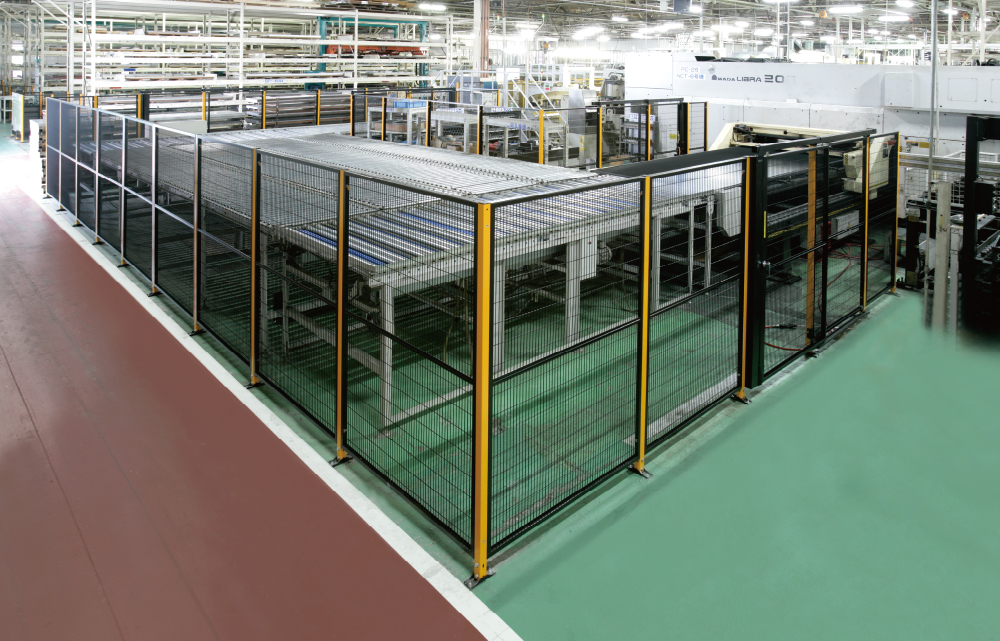

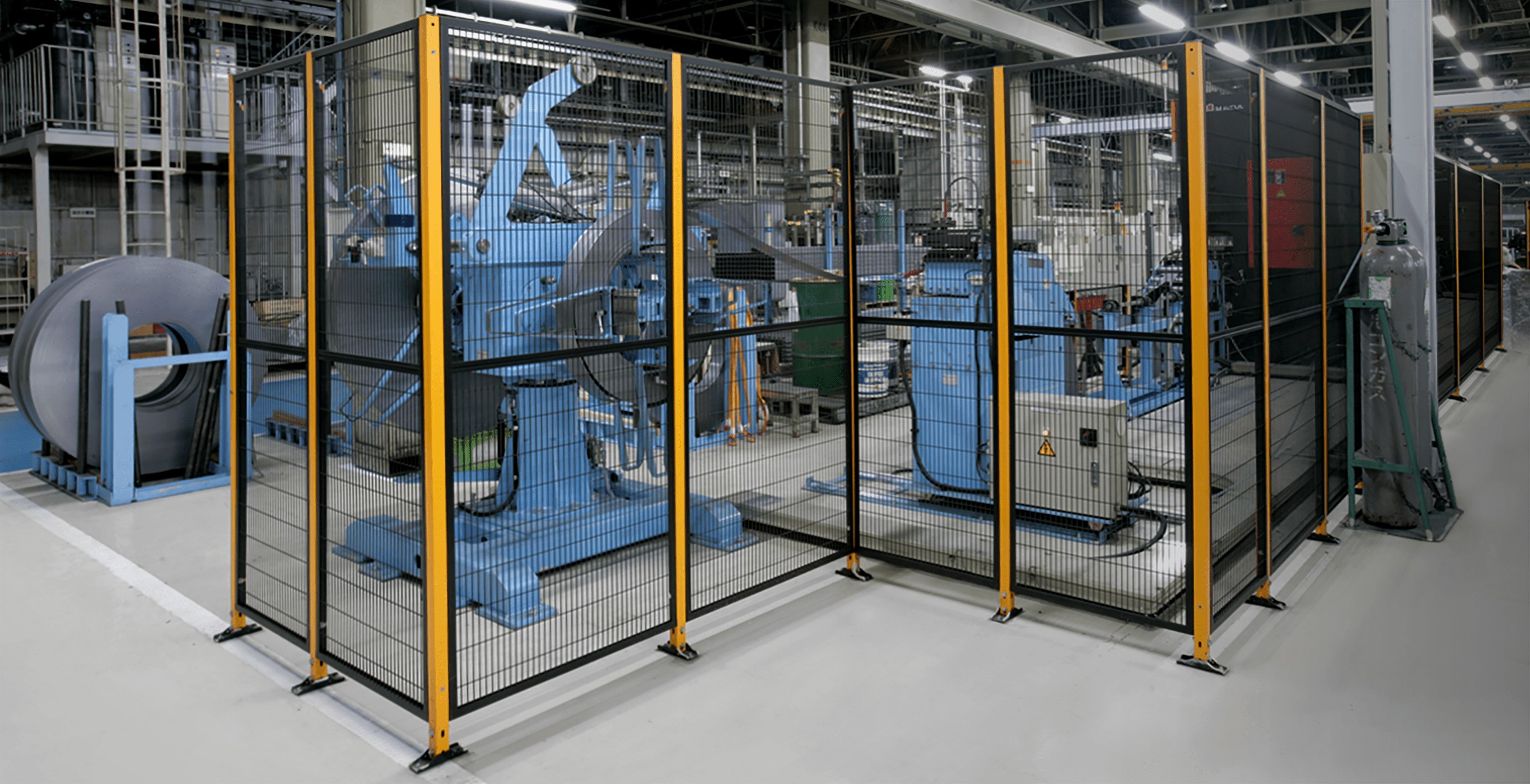

■工場内の危険区域に

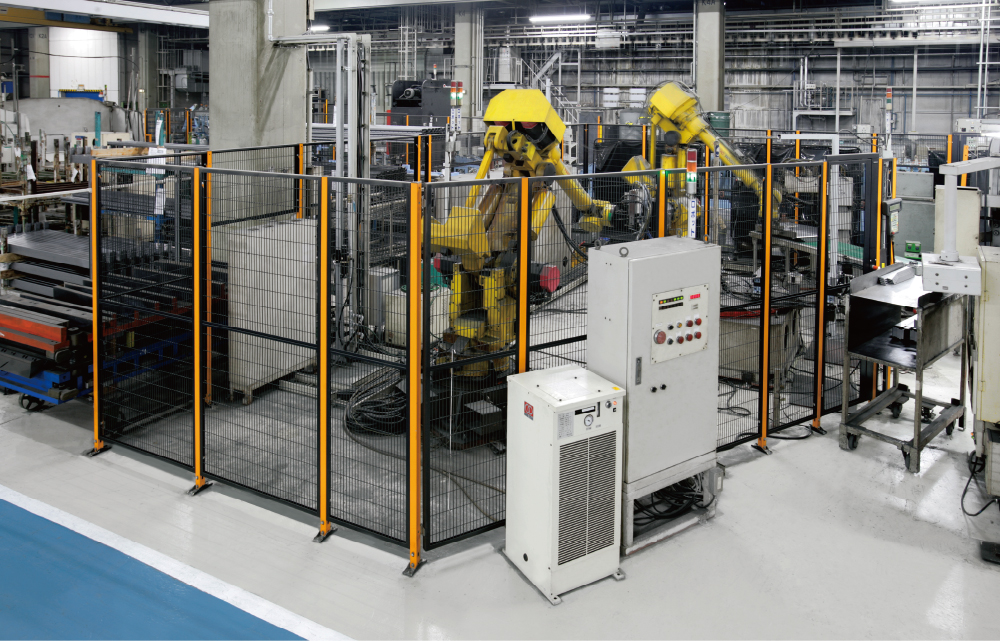

■ロボットの作業エリアに

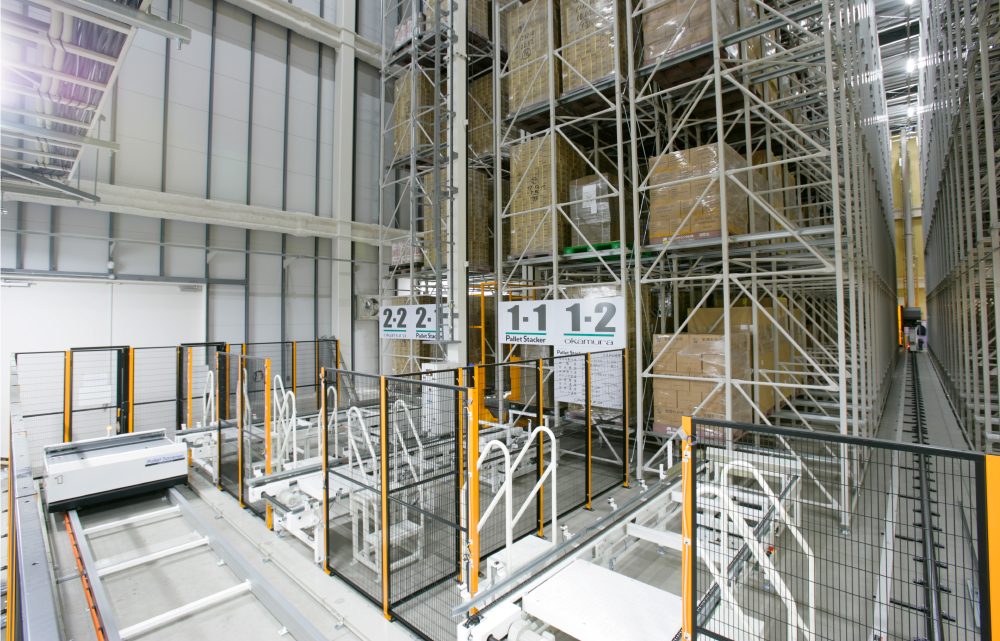

■倉庫の間仕切りに

■危険物の保管庫に

FEATURES

製品特長

JIS規格に則し 安全に配慮した設計

JIS B 9718:2013（ISO 13857:2008）※1 に則した設計。

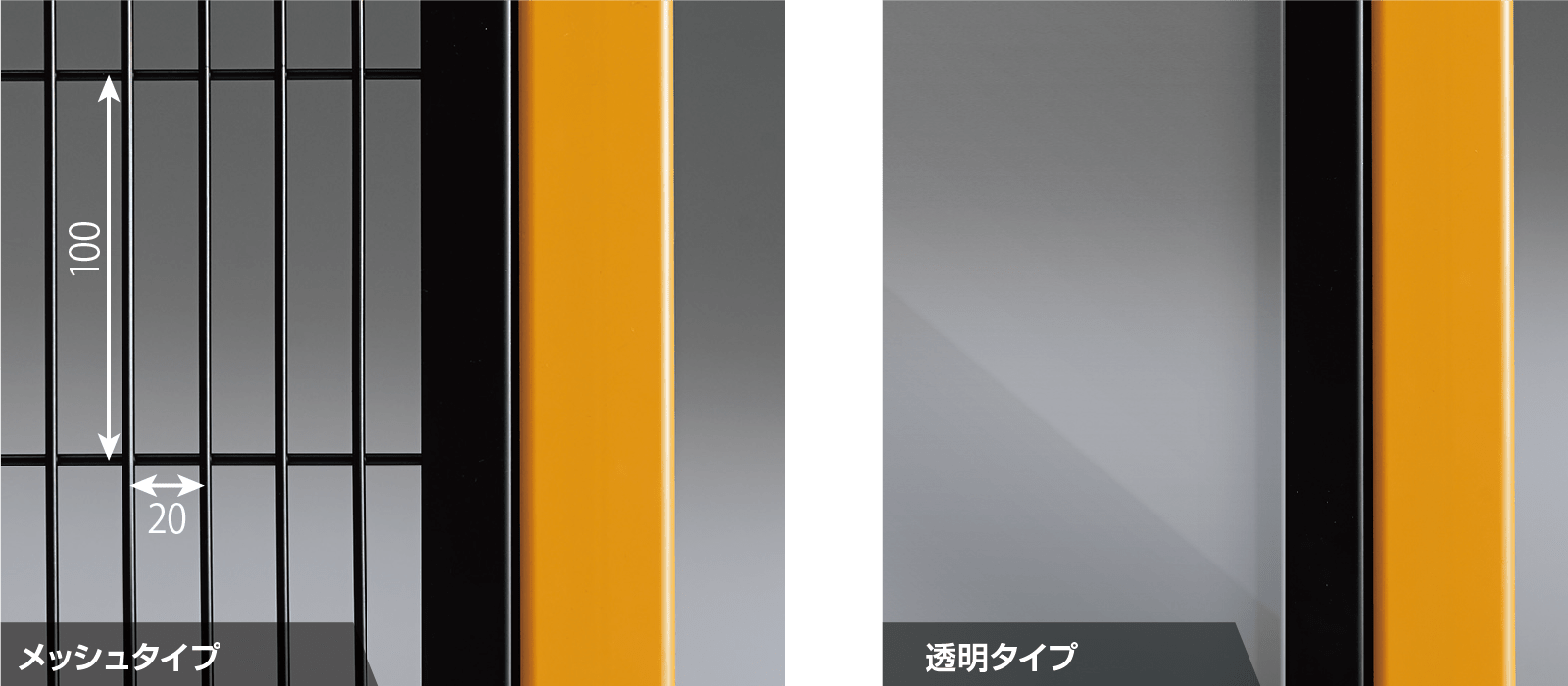

メッシュタイプの網目は幅20mm×高さ100mmで、網目開口部の安全距離※2 は120mmです。
支柱は警告の意味の黄色、メッシュタイプのパネルは内部が見やすい黒色で、視認性の高いカラーリングです。内部への遮断性・視認性をより高めた透明タイプも品揃えしています。

※1 JIS B 9718 機械類の安全性−危険区域に上肢及び下肢が到達することを防止するための安全距離
※2 安全距離：保護構造物を危険区域から離して設置するときに必要な最小距離

設置・組み換えが容易な構造

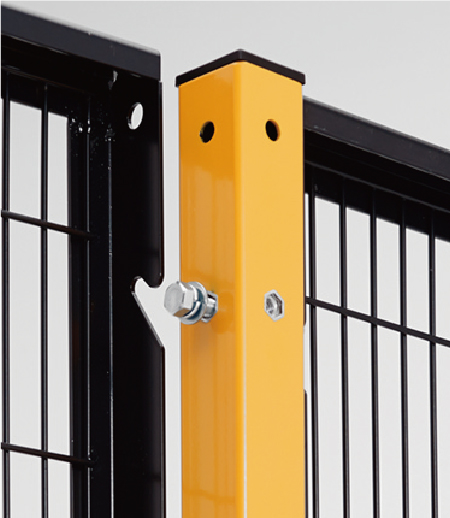

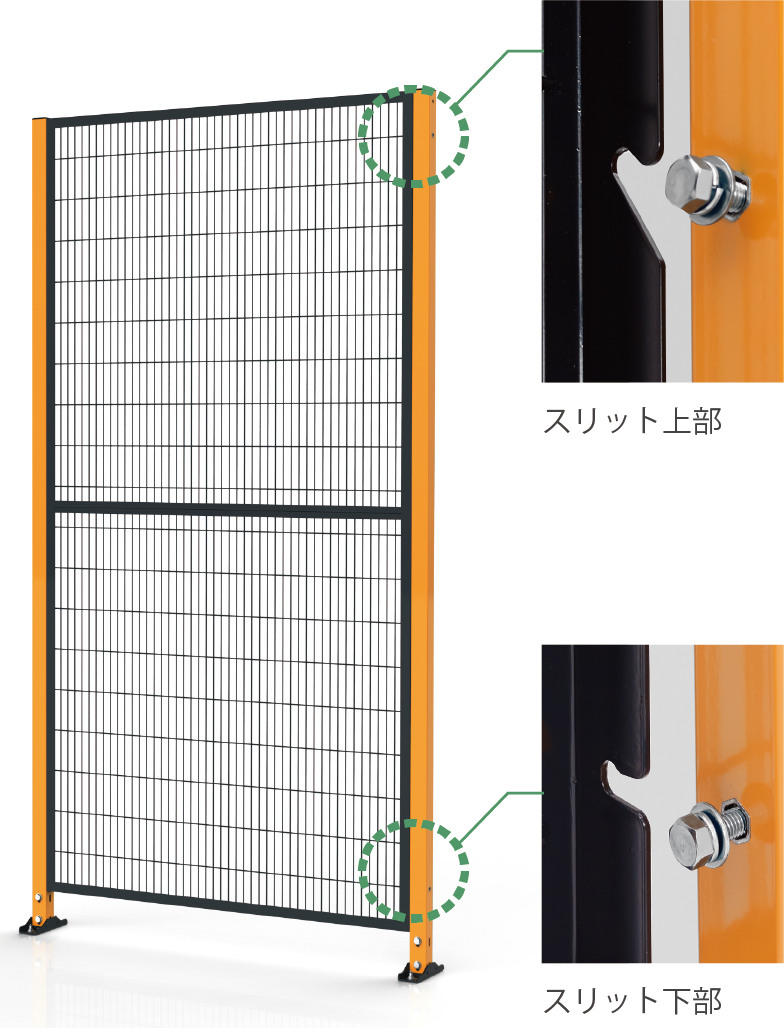

支柱の上下２か所のボルトにパネルのスリットを引っ掛けて取付できます。

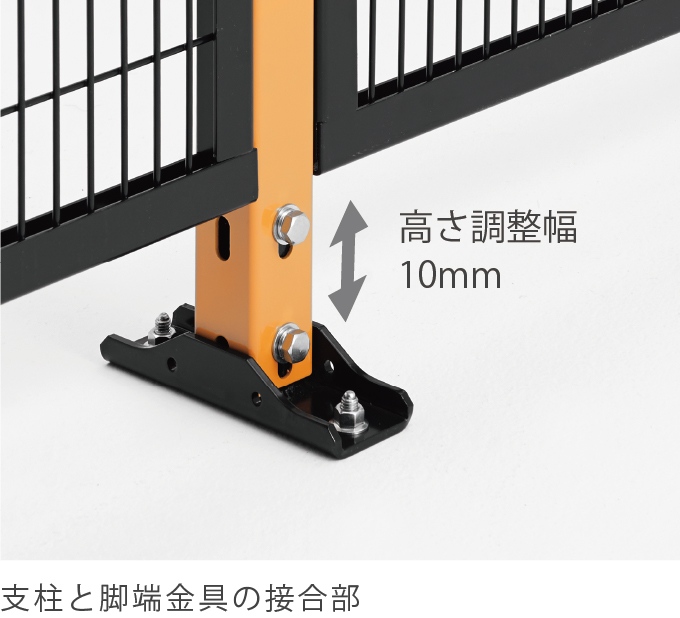

また、支柱は脚端金具の接合部の長穴で高さのレベル調整が行えます。

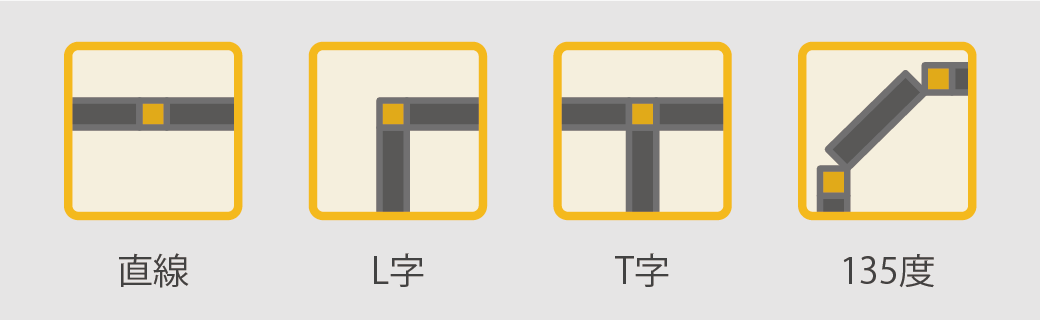

3方向にパネルを取付できる支柱構造により、
直線・L字・T字・135度のレイアウトが可能です。

VARIATION

パネルバリエーション

豊富なサイズとパネルバリエーションで、
レイアウトの自由度が高く、多目的に活用できます。

パネル画像をクリックすると、各パネルの詳細をご覧いただけます。

パネル画像をタッチすると、各パネルの詳細をご覧いただけます。

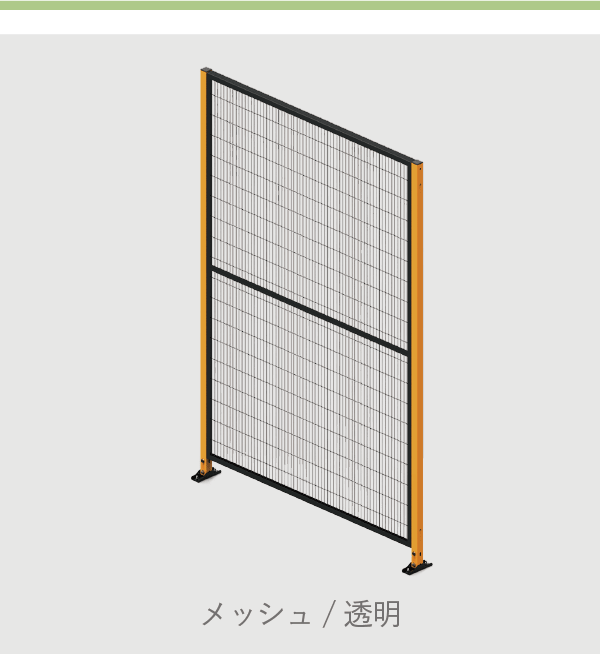

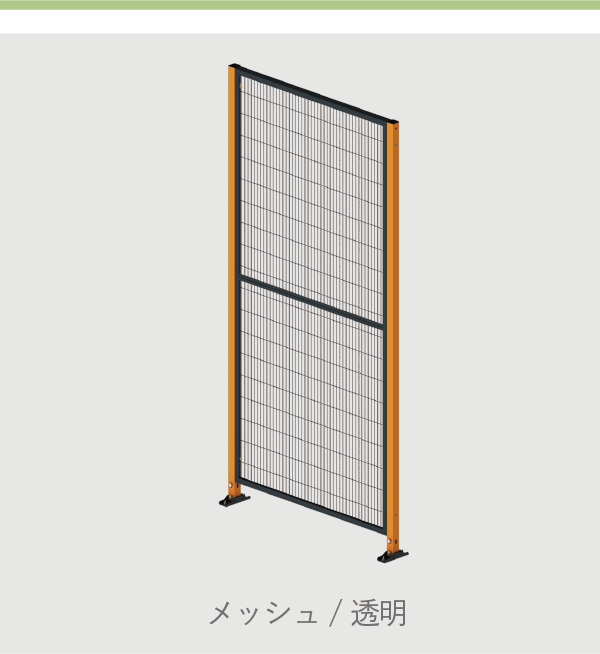

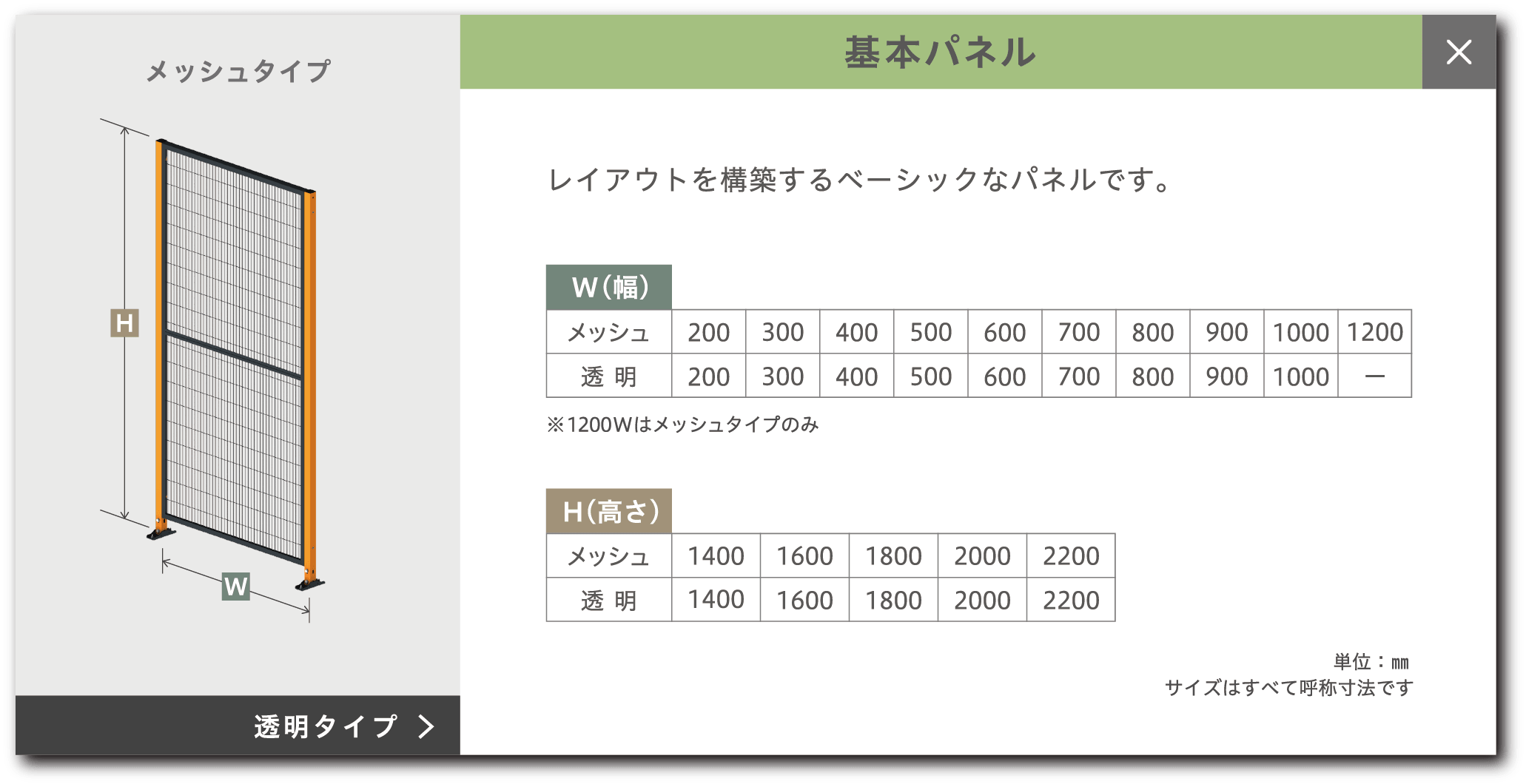

基本パネル

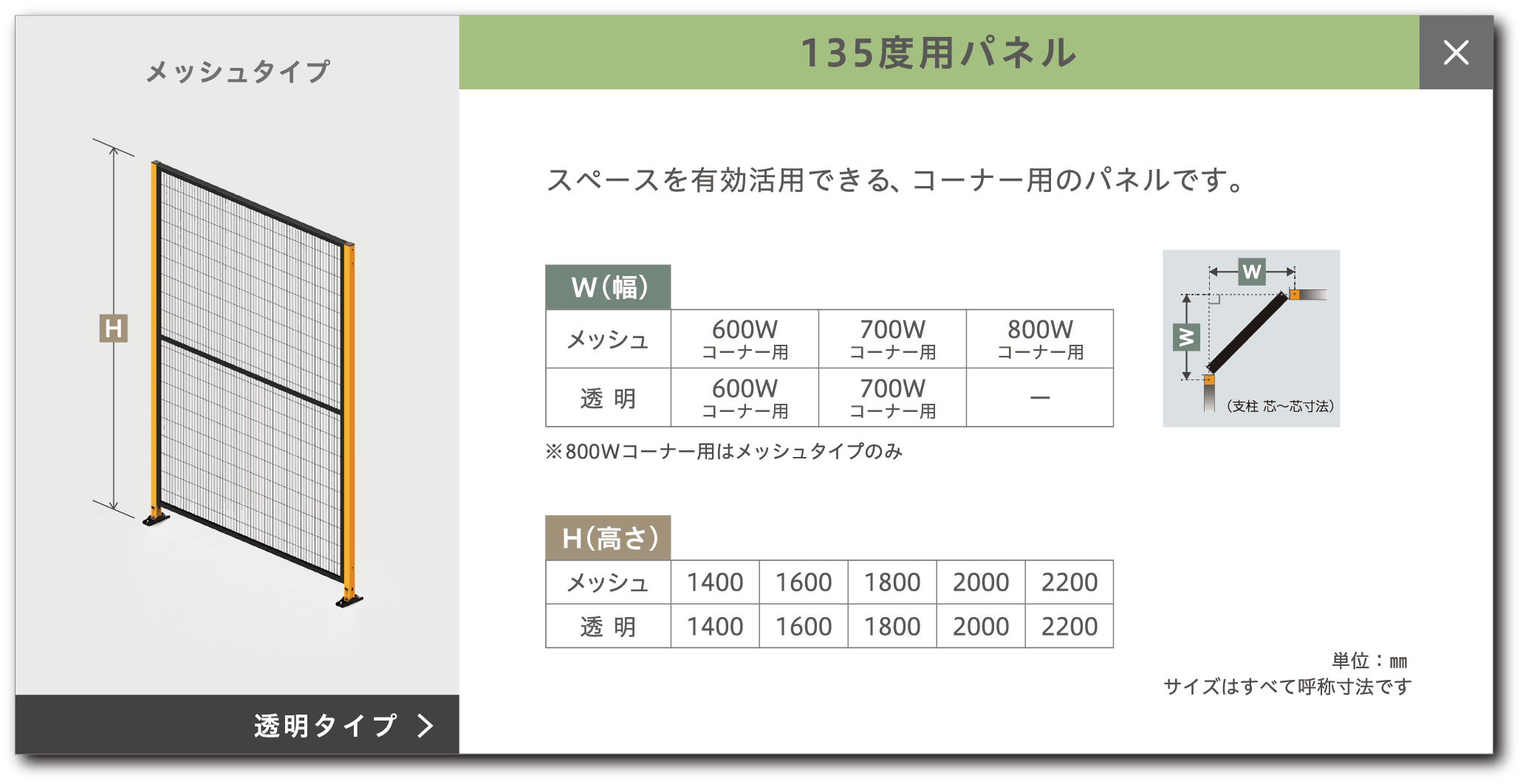

135度用パネル

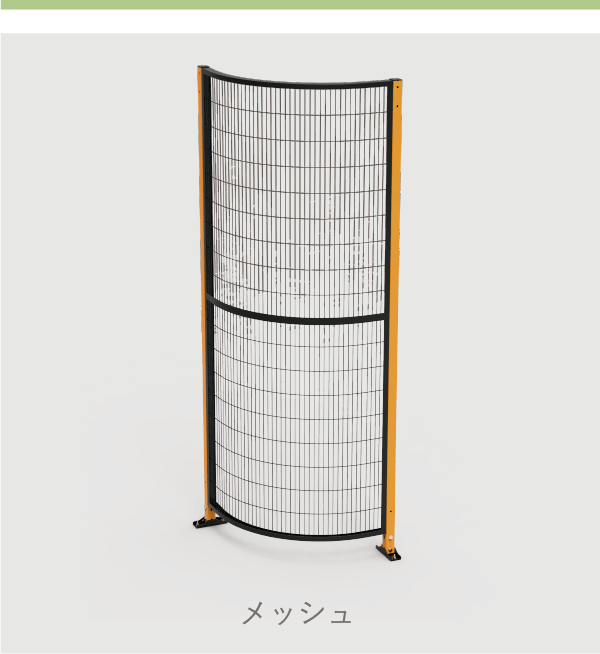

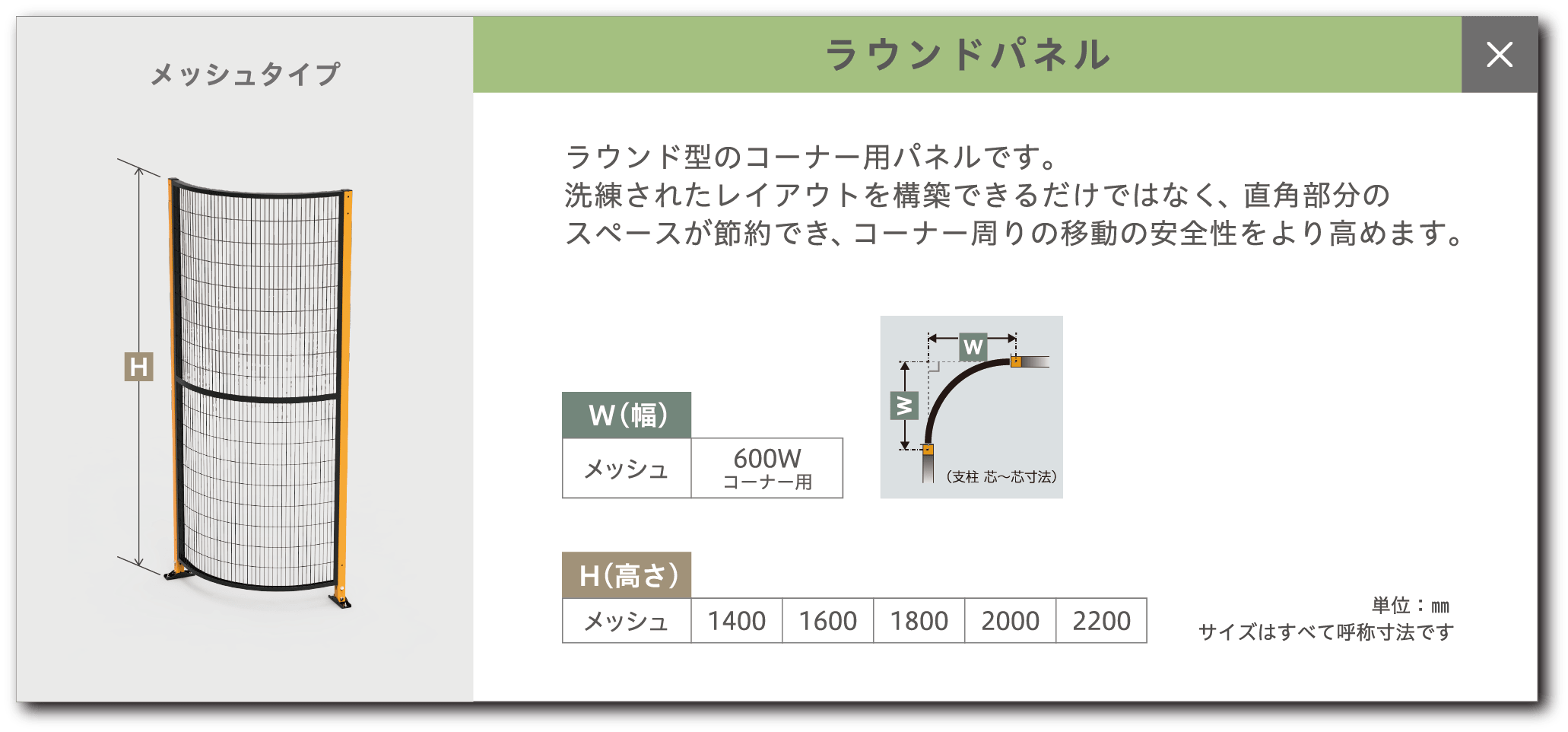

ラウンドパネル

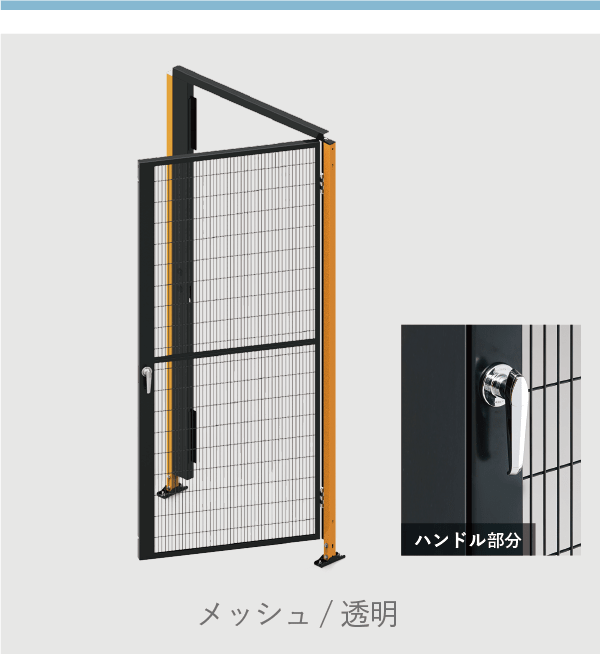

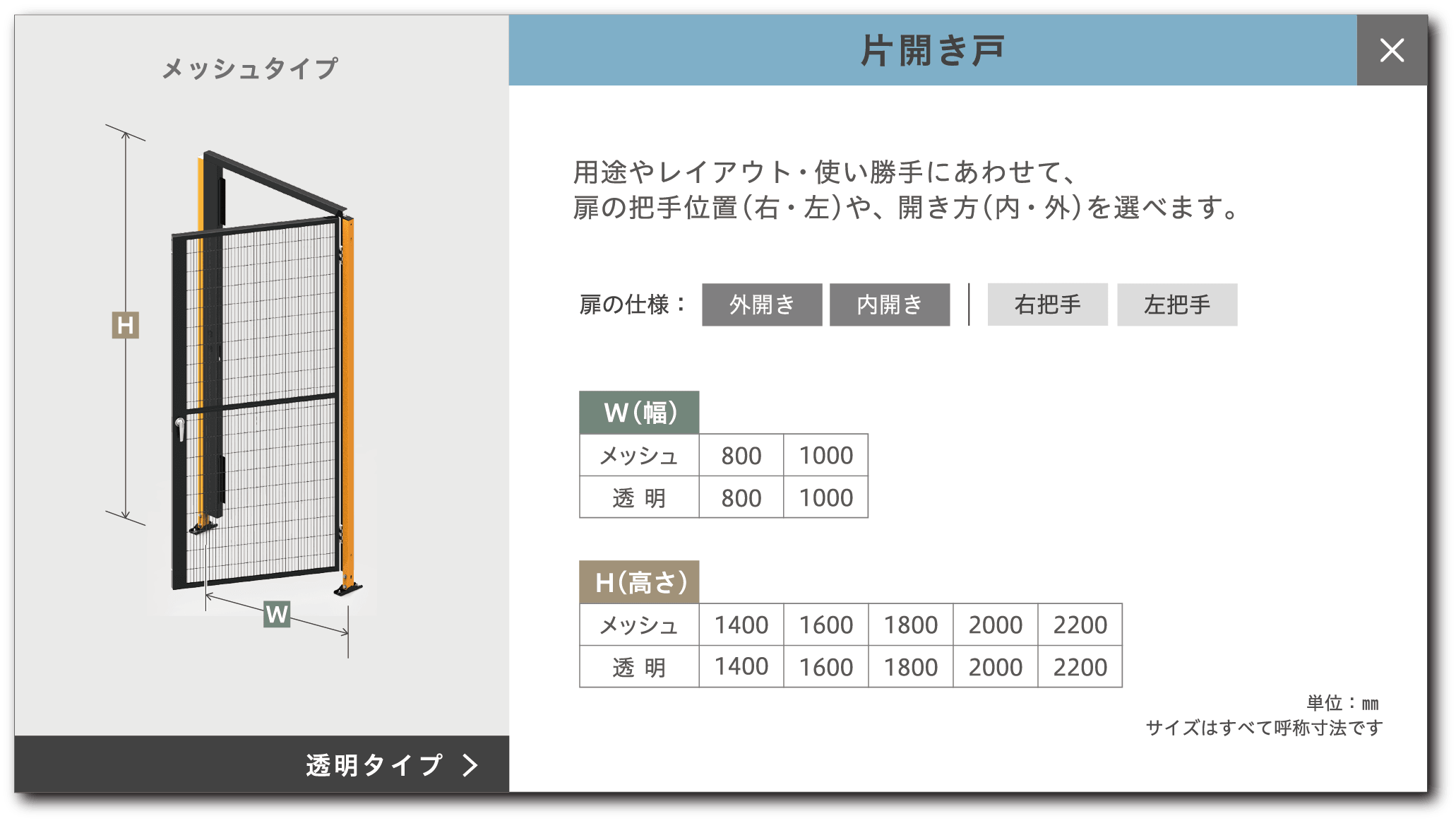

片開き戸

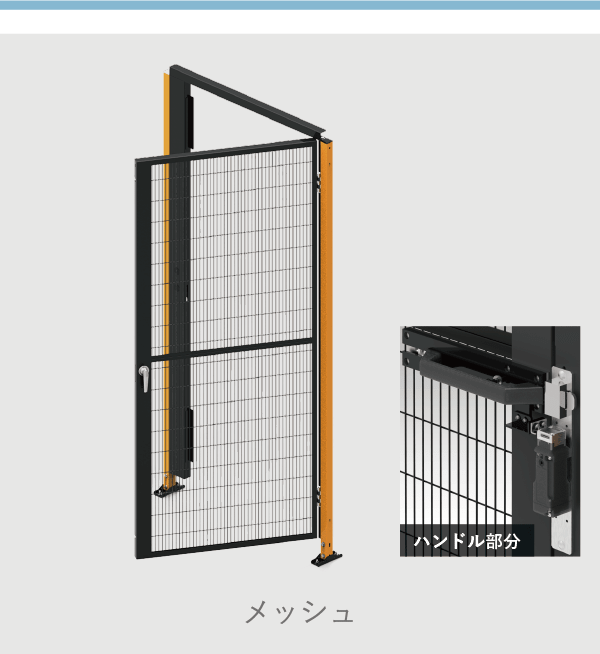

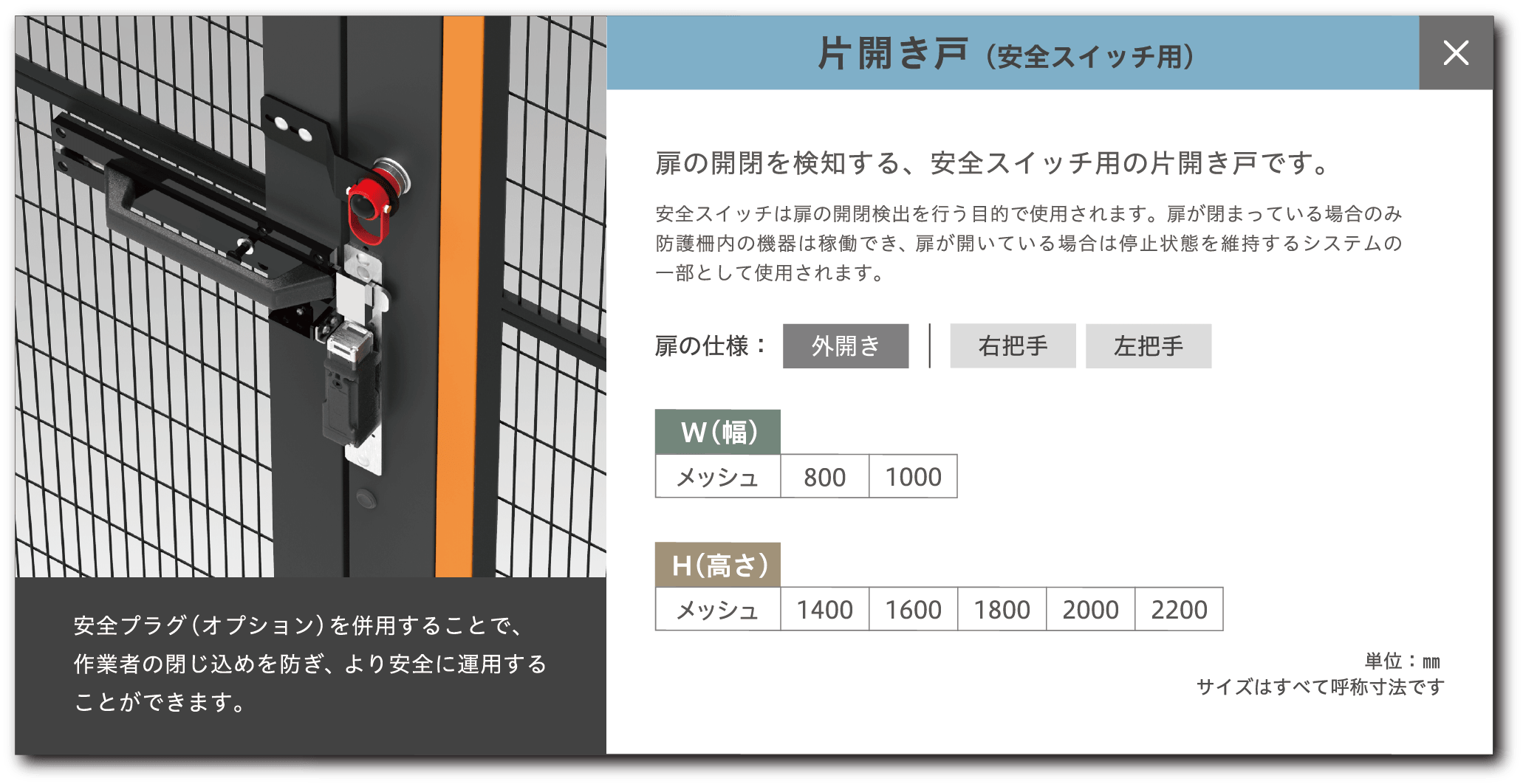

片開き戸（安全スイッチ用）

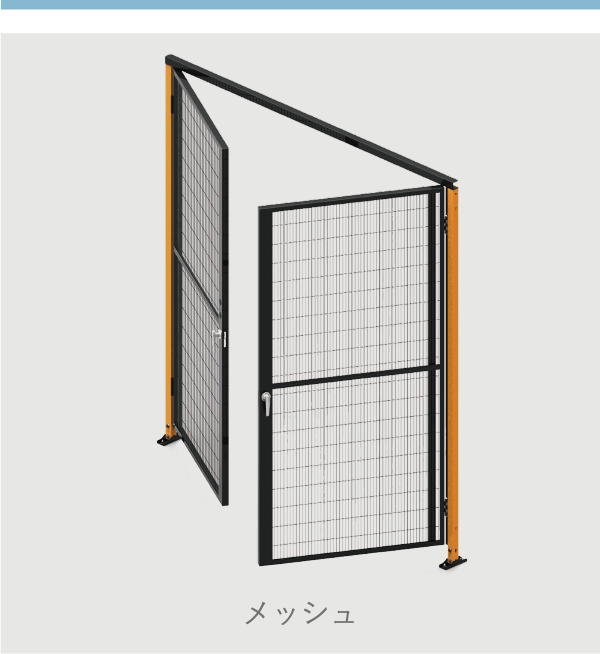

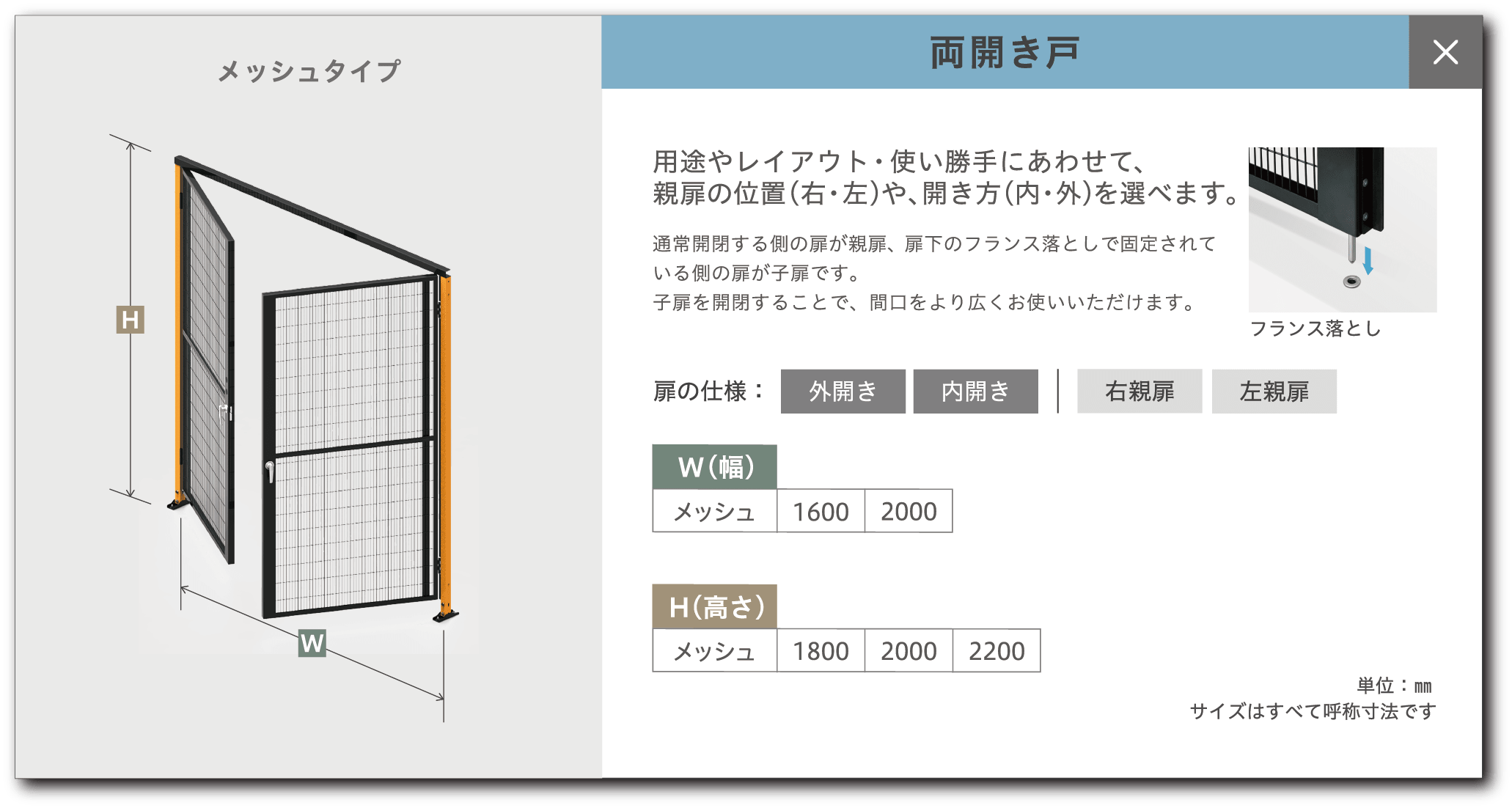

両開き戸

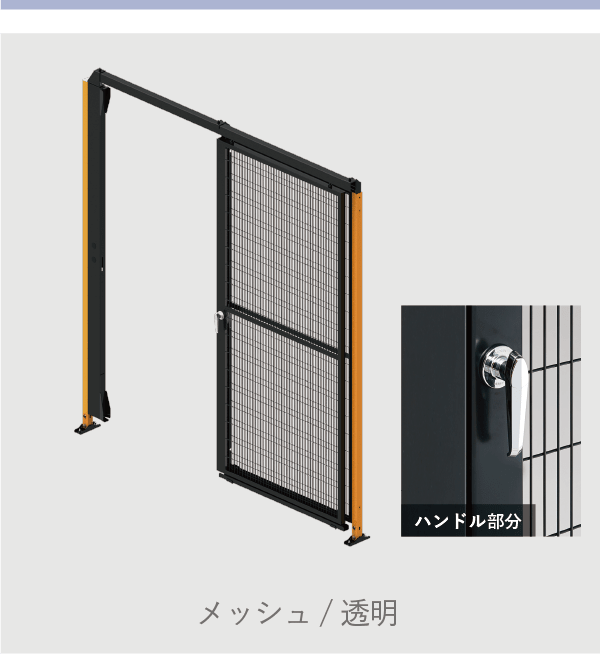

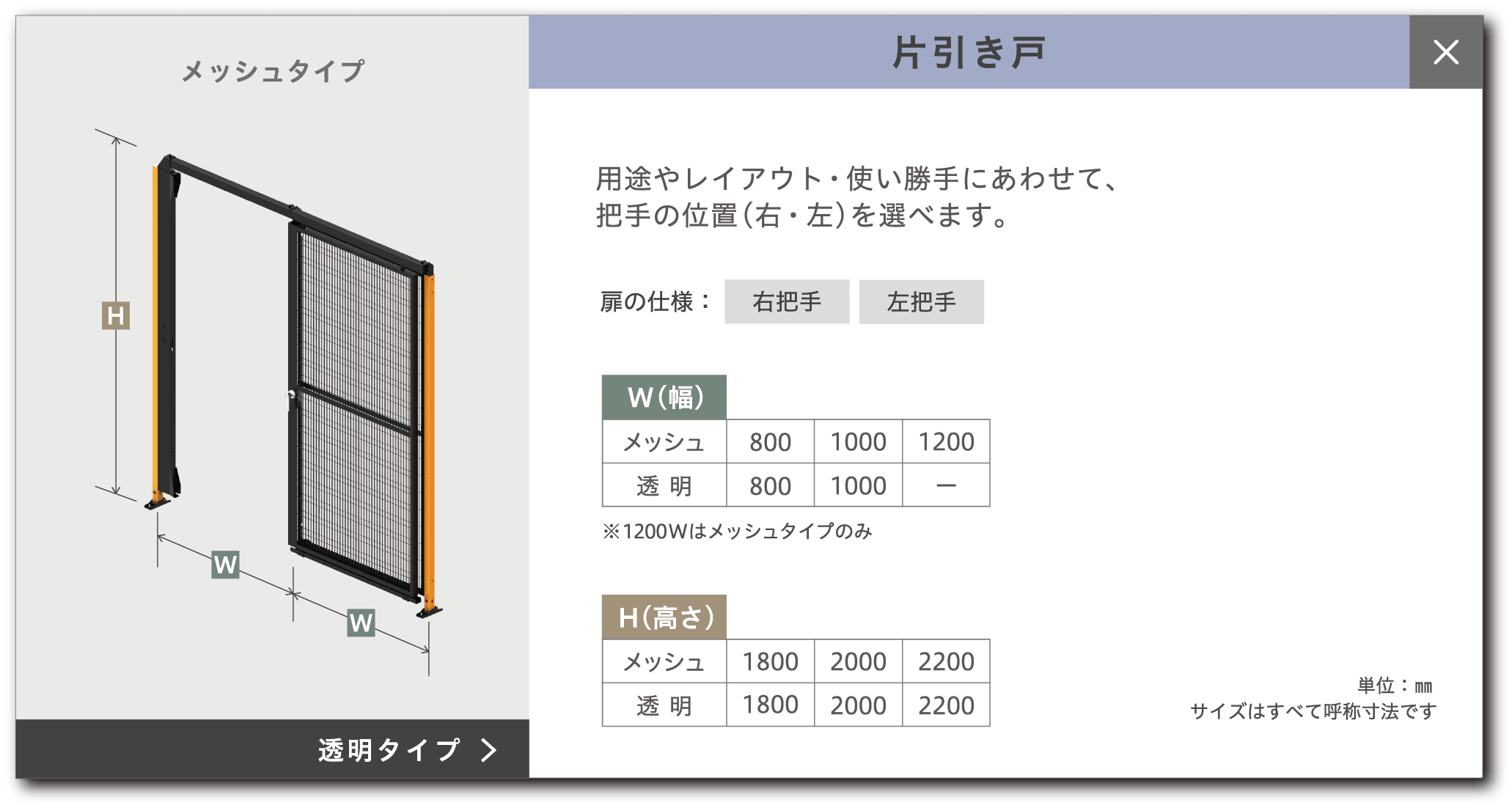

片引き戸

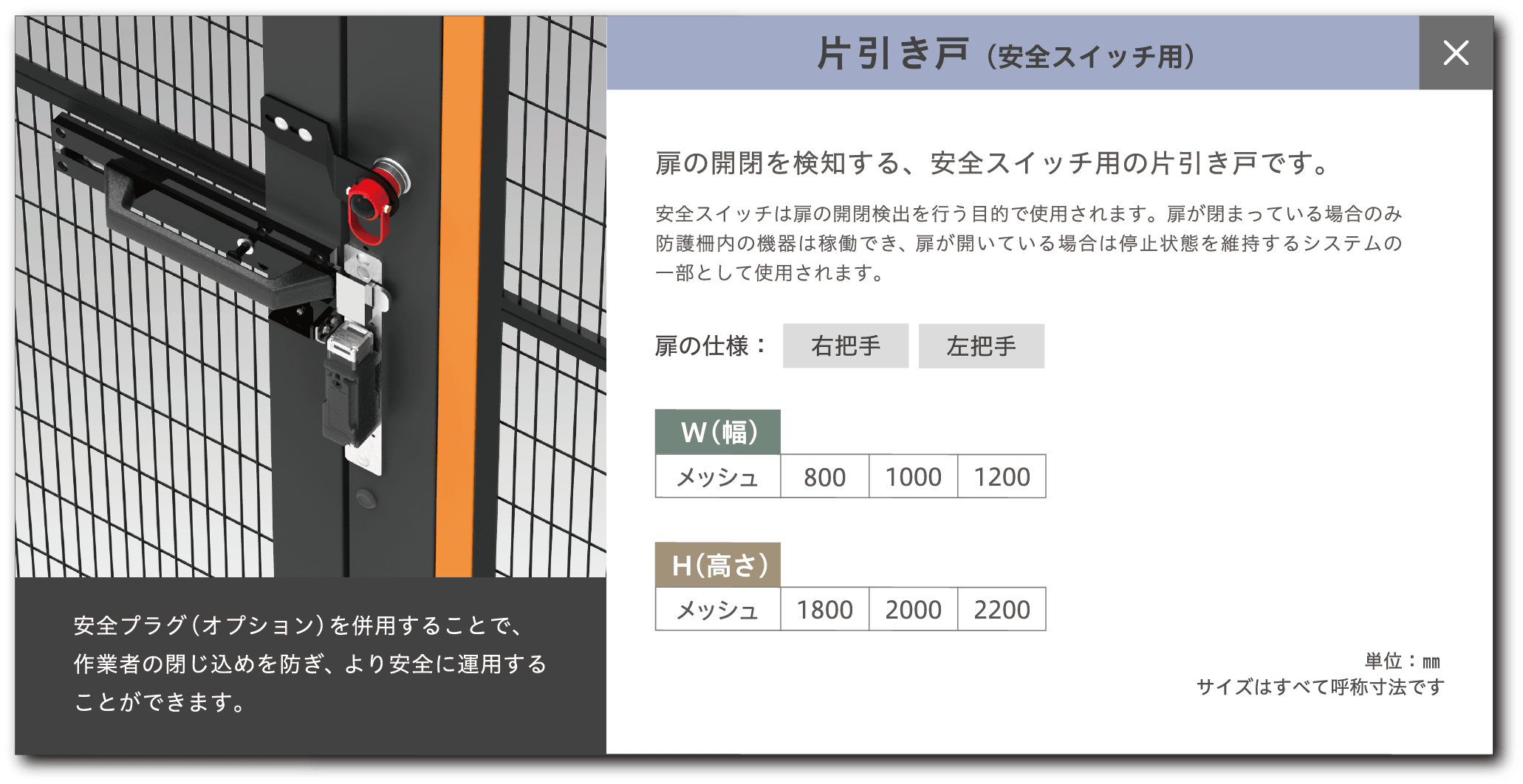

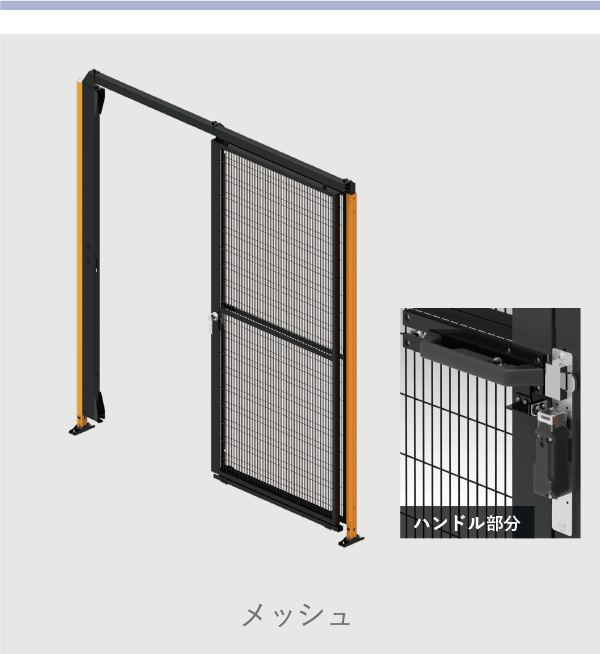

片引き戸（安全スイッチ用）

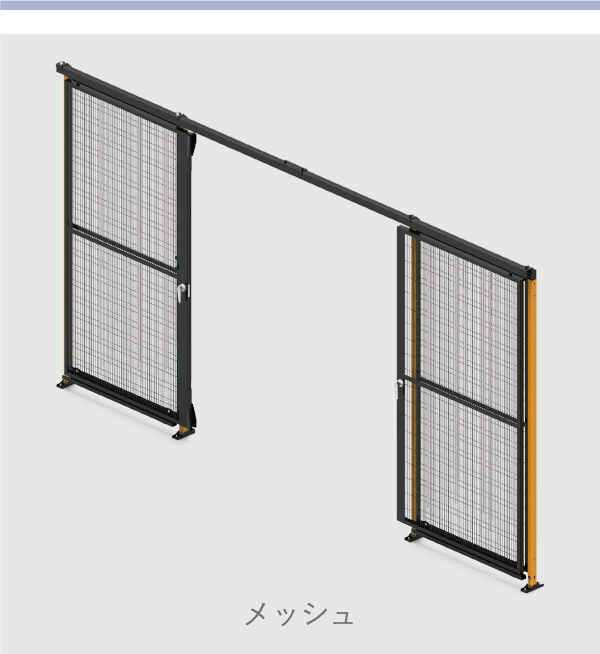

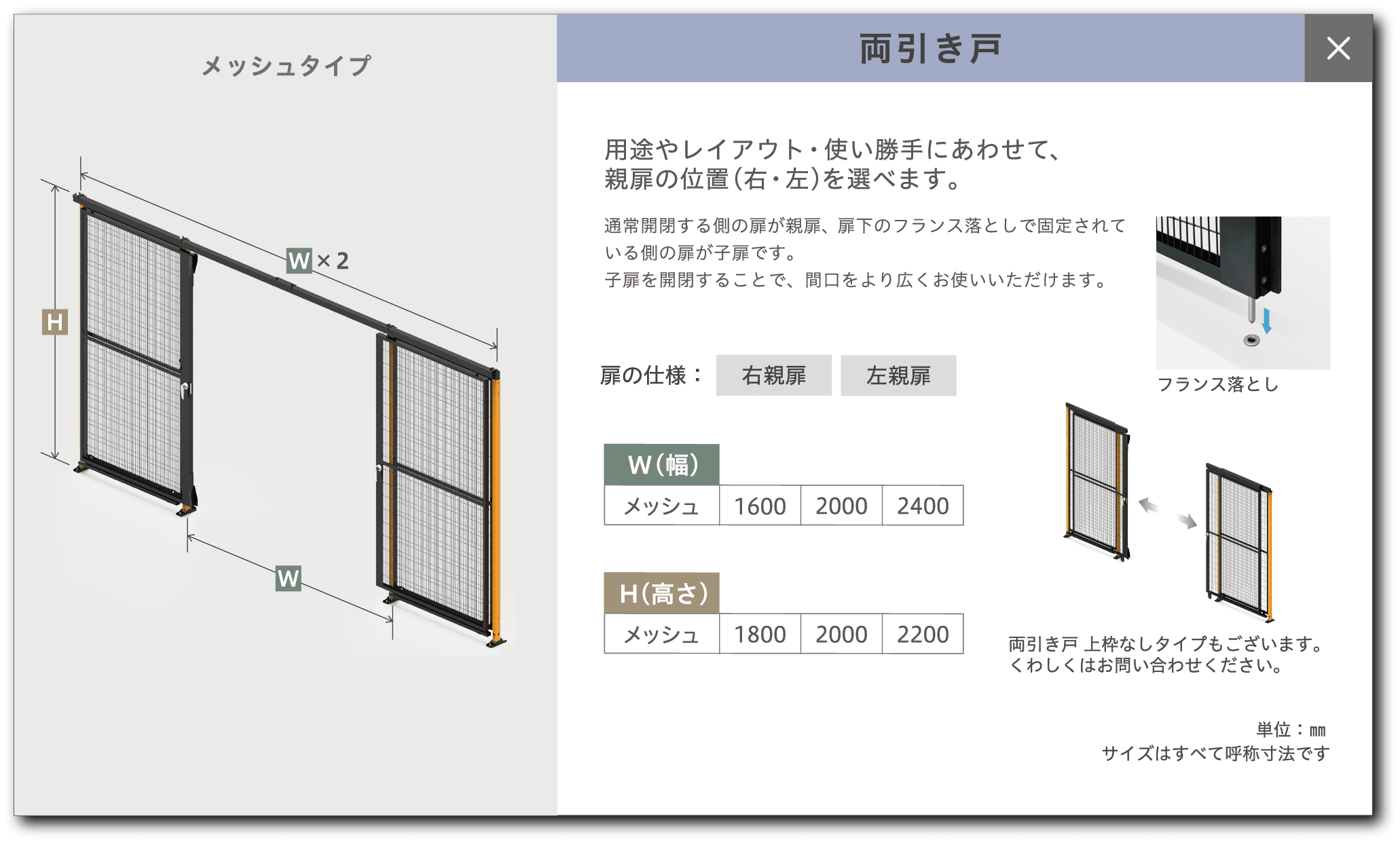

両引き戸

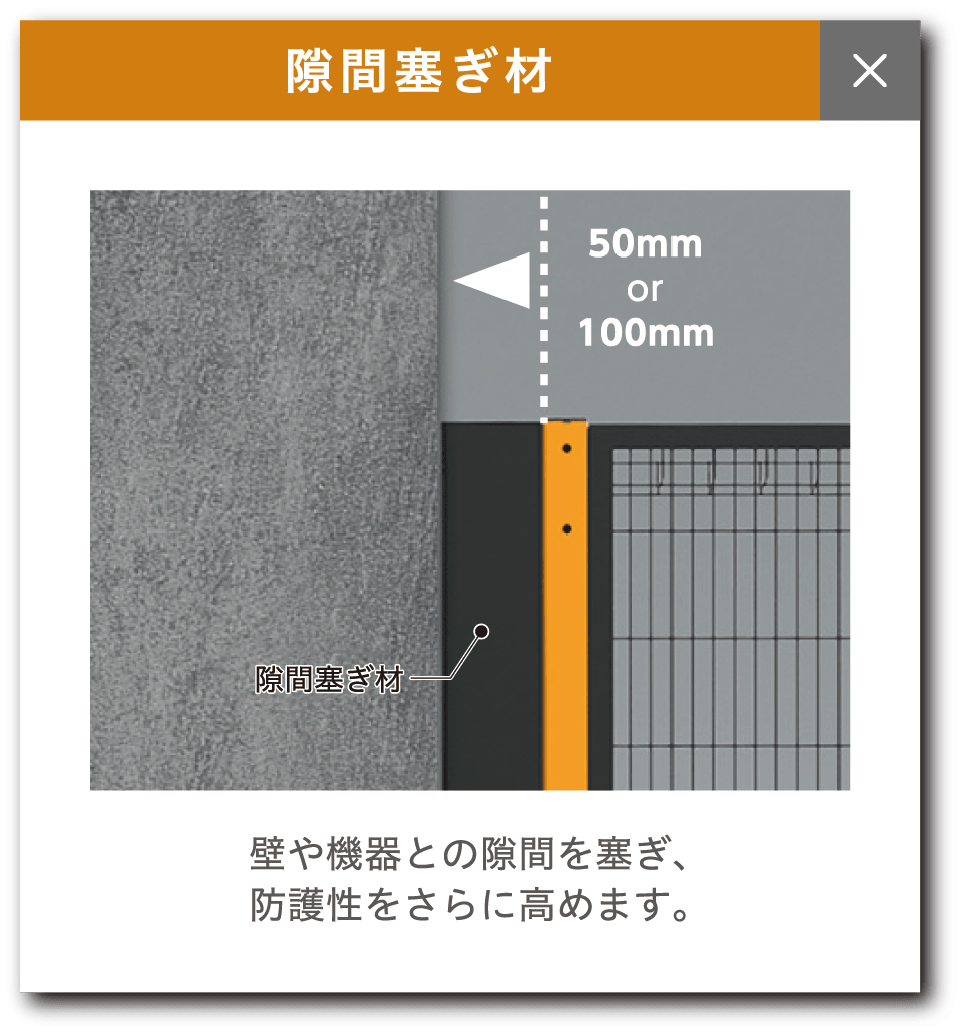

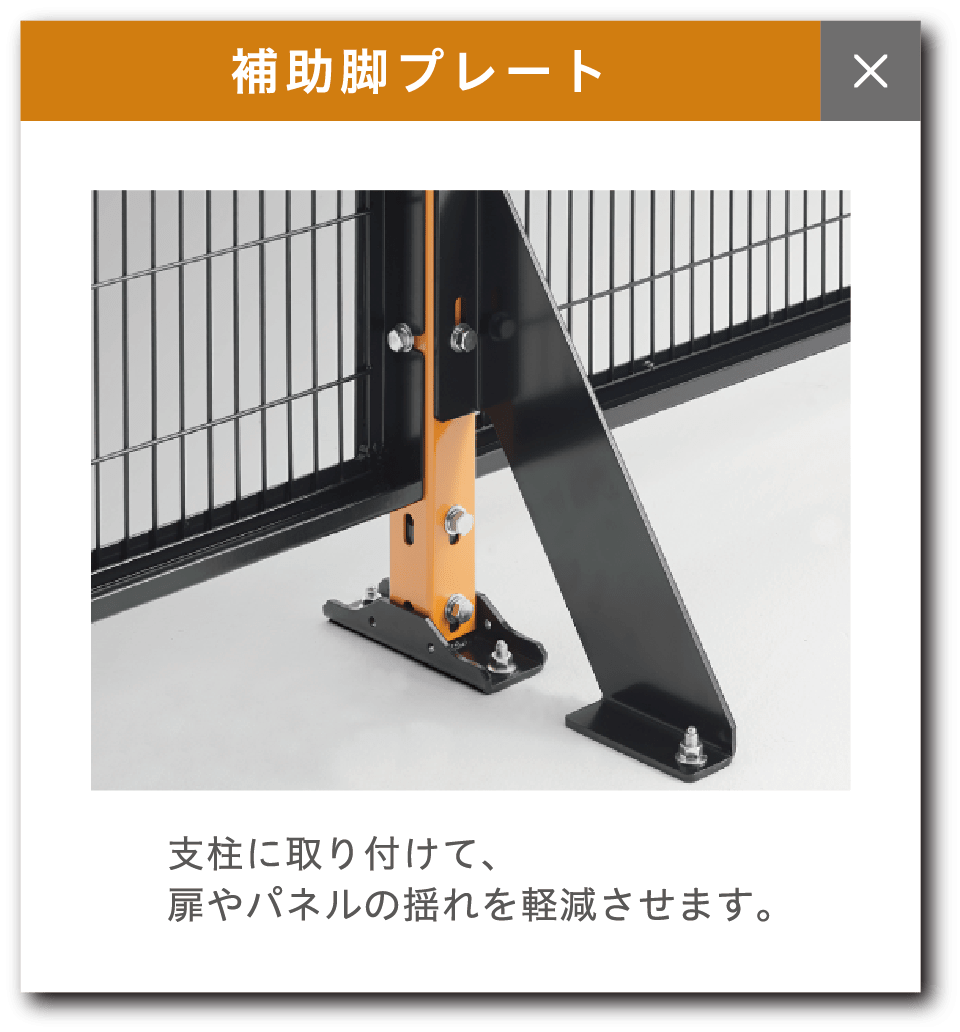

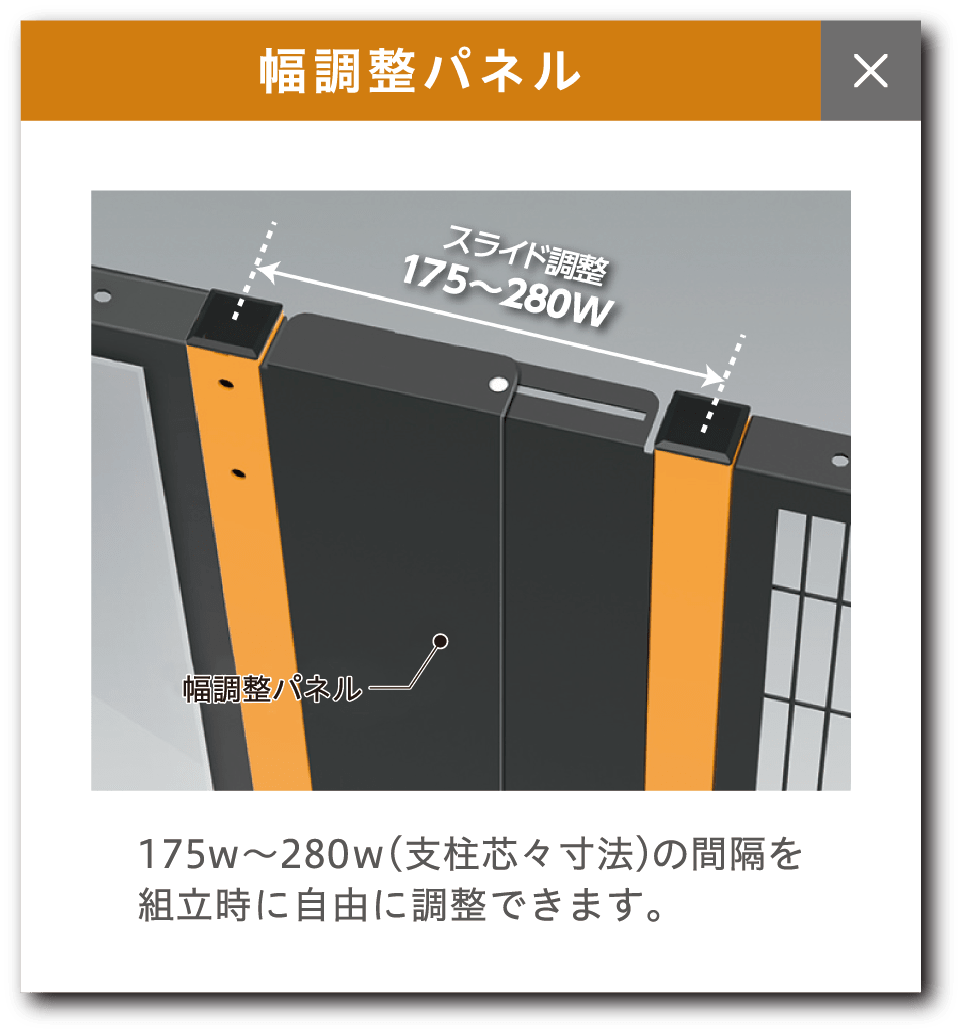

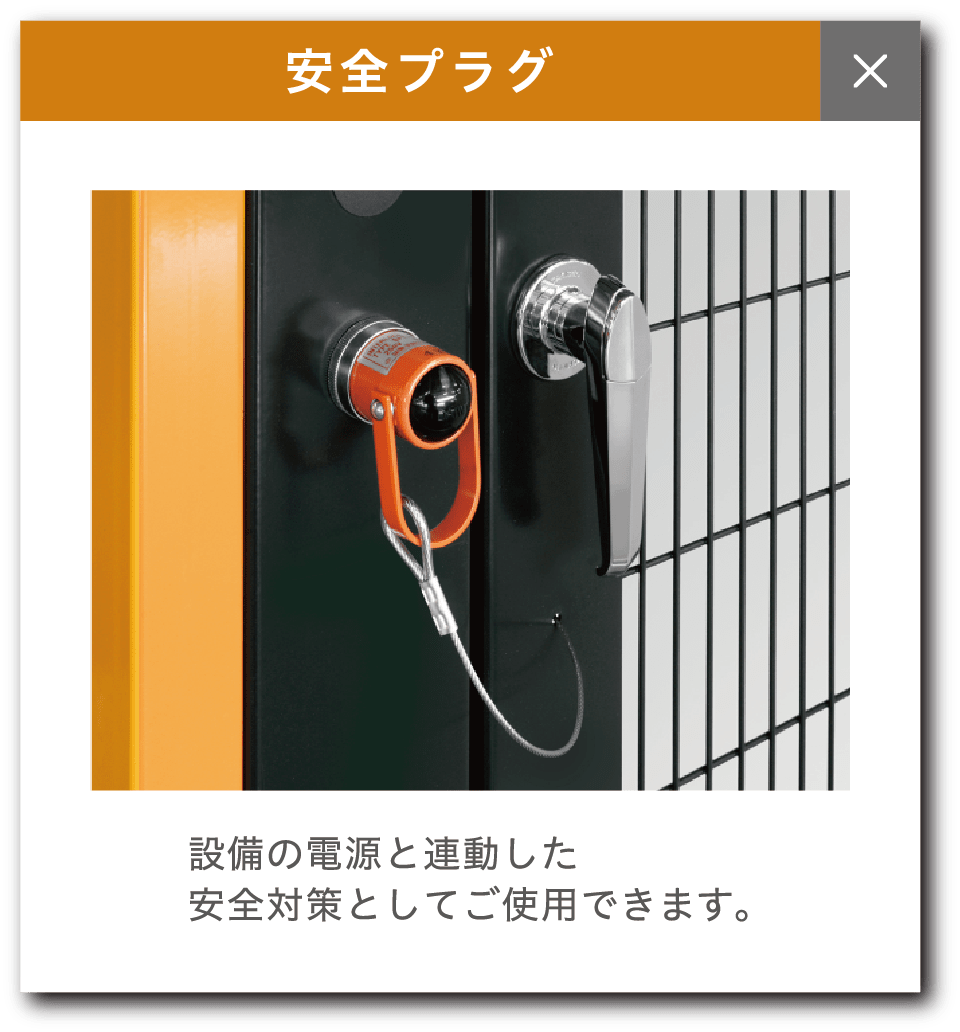

OPTIONS

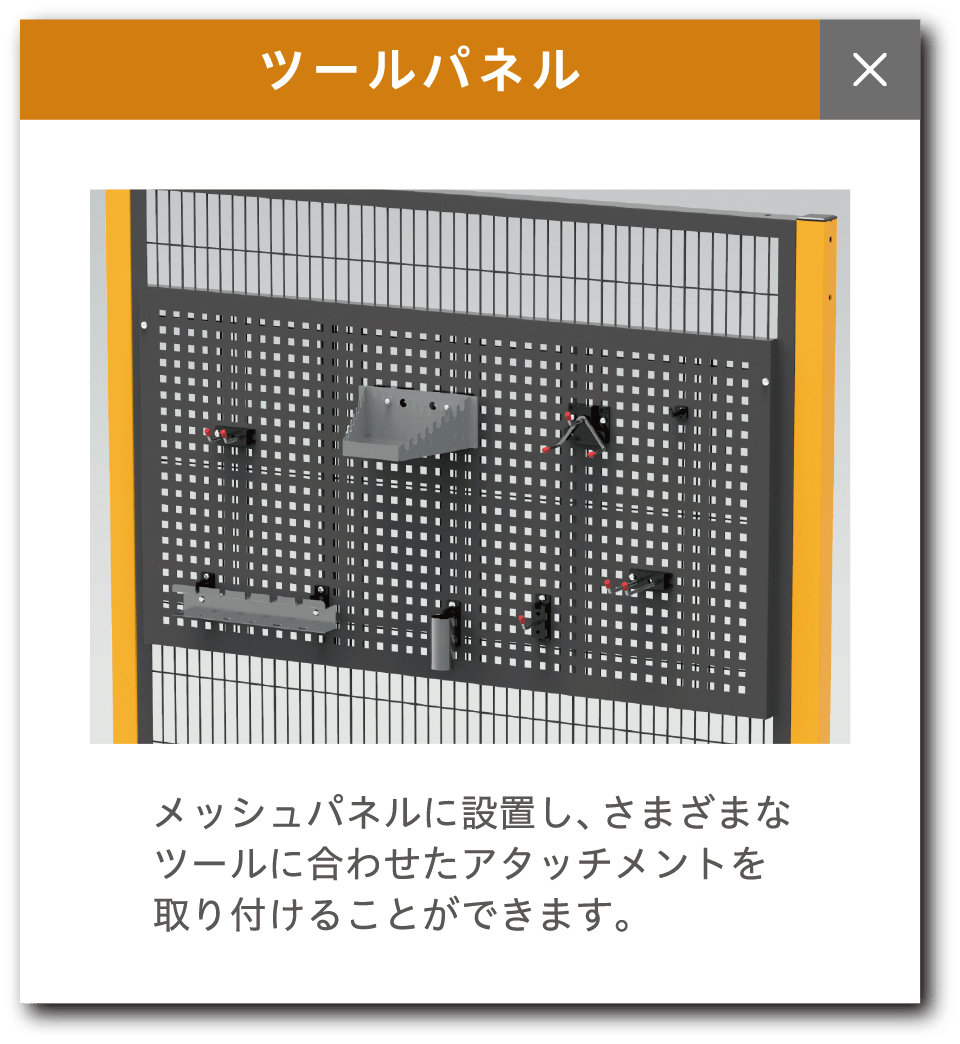

オプション

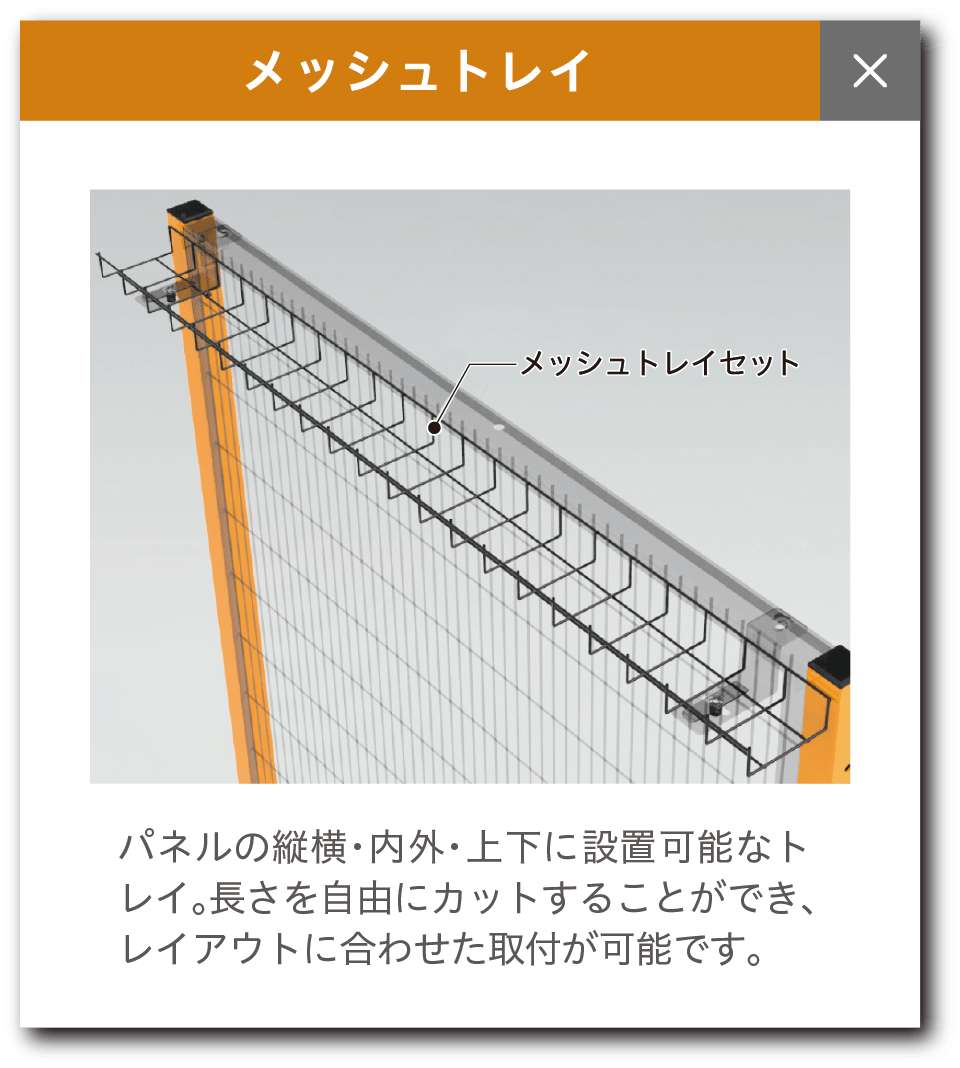

安全性を高め、使い勝手を向上させる
各種オプションパーツを品揃えしています。

名称をクリックすると、各オプションの詳細をご覧いただけます。

名称をタッチすると、各オプションの詳細をご覧いただけます。

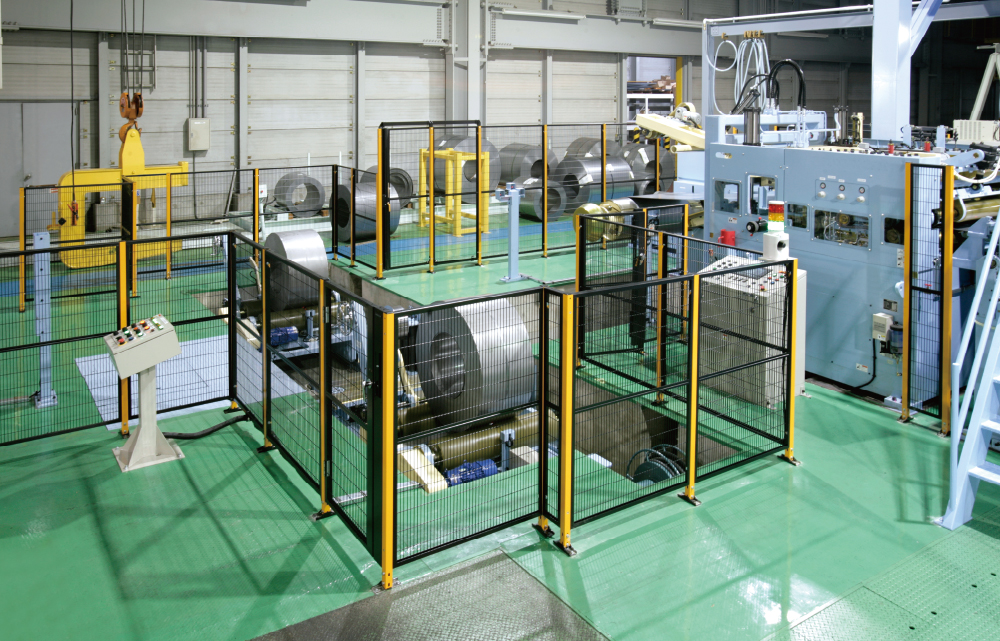

USE CASES

活用事例

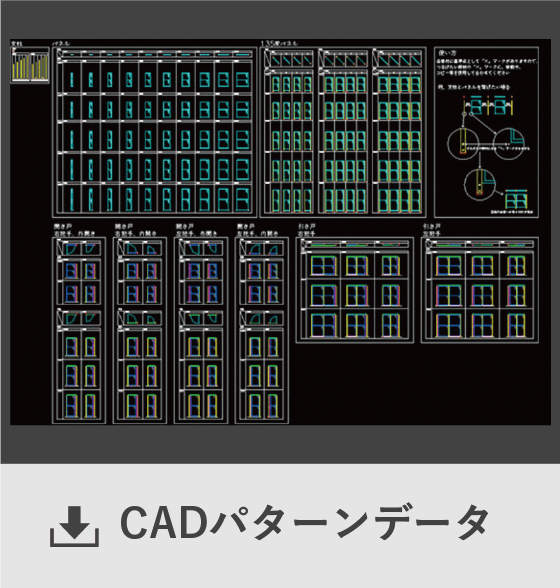

REFERENCE

参考情報
